當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃?xì)怏w泄漏的場所。

執行標準：

GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》

GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》

GB16808-2008《可燃?xì)怏w報警控制器技術要求和試驗方法》

主要參數：

檢測原理：催化燃燒、半導體、PID

顯示方式：數字+模擬顯示

報警設定：低段20%（可在5%到25%之間任意設定），高段50%

報警方式：聲、光報警

報警輸出：二段報警輸出（觸點容量5A/250VAC）

信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議

溫度范圍：-10%～+55℃

相對溫度：10%～95%RH（非凝露）

電源：AC220V/50Hz

最大功耗：≤5.5W/路

最大傳輸距離：1200M

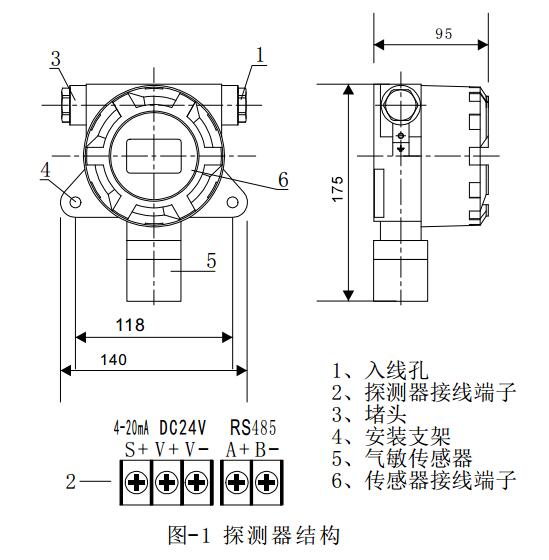

探測器型號及外觀尺寸：

GTYQ-9801TC

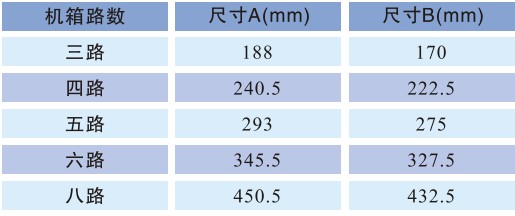

總結構圖及尺寸:

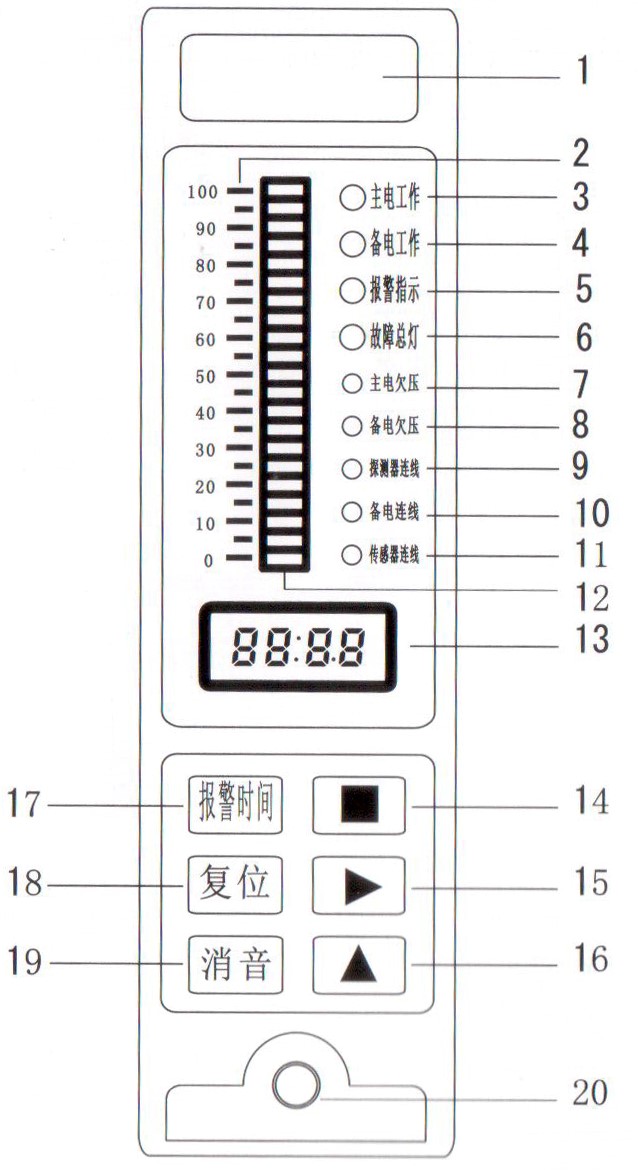

操作面板：

（1）監控標志：用戶填寫監控區地址；

（2）濃度顯示刻度值；

（3）主電工作指示燈：綠色；

（4）備電工作指示燈：綠色；

（5）報警指示燈：紅色，當監控環境的可燃?xì)怏w濃度超過報警設定值時紅色報警指示燈閃亮并伴有聲音報警；

（6）故障總燈：黃色，當發生故障報警時黃色故障總燈點亮并伴有聲音報警；

（7）主電欠壓指示燈：黃色，主電出現欠壓情況時，該指示燈點亮并伴有聲音報警；

（8）備電欠壓指示燈：黃色，主電斷電，備用電源不能保證控制器正常工作時，該指示燈點亮并伴有聲音報警；

（9）探測器連線指示燈：黃色；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警；

（10）備電連線指示燈：黃色；備電連線斷路時，該指示燈亮并伴隨有聲音報警；

（11）濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈；
（12）數碼顯示窗：濃度顯示、系統時間顯示、報警時間顯示、密碼顯示；

（13） 鍵：進入功能、功能操作確認、復位操作確認；

（14） 鍵：在數字輸入時進行移位操作，在功能操作時選擇功能；

（15） 鍵：數字輸入時增加其數值；

（16）報警時間鍵：查詢報警時間；

（17）復位鍵：報警復位；

（18）消音鍵：消除報警聲音；

（19）面板鎖緊螺釘。
